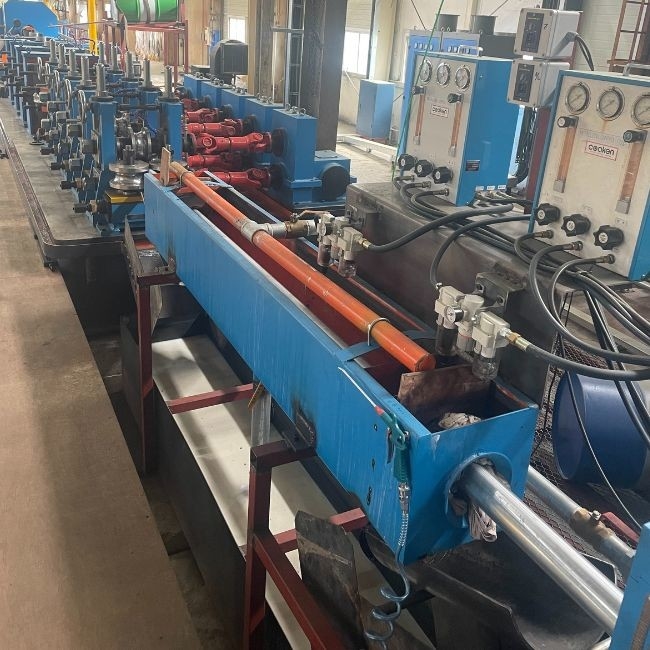

خط طاحونة الأنابيب عالية التردد الحامدة النوع الثقيل لأنابيب التدفئة الكهربائية

تفاصيل المنتج

مكان المنشأ: جيانغسو، الصين

اسم العلامة التجارية: Hangzhou Maxwell

إصدار الشهادات: CE,ISO9001

رقم الموديل: ملحومة أنبوب-001

الوثيقة: كتيب المنتج PDF

شروط الدفع والشحن

الحد الأدنى لكمية: 1 مجموعة

الأسعار: USD500,000-USD900,000

تفاصيل التغليف: عاري التعبئة في حاوية 40 قدم

وقت التسليم: 60 يوم عمل

شروط الدفع: T / T ، L / C.

القدرة على العرض: 20 مجموعة في الشهر

احصل على أفضل سعر
نتحدث الآن
المواصفات
إبراز:

خط طاحونة أنابيب عالية التردد,خط طاحونة أنابيب مصفحة نوع ثقيل

,

Welded Tube Mill Line Heavy Type

الاسم:
خط طاحونة الأنابيب
الصناعات المطبقة:
أنبوب التسخين الكهربائي، أنبوب الثلاجة، أنبوب السيارة الأوتوماتيكي، أنبوب المنشأة الرياضية، أنبوب ال
قدرة الإنتاج:
30 ~ 50 م / دقيقة
حجم الأنبوب المستدير:
Φ76mm~Φ165mm
سماكة الأنبوب:
2.0-8.0 مم
المواد:
الصلب المدلفن على الساخن أو الصلب المتداول على البارد
نوع الأنبوب:
الأنابيب الملحومة عالية التردد ذات التماس المستقيم
الضمان:
سنتان
الاسم:
خط طاحونة الأنابيب
الصناعات المطبقة:
أنبوب التسخين الكهربائي، أنبوب الثلاجة، أنبوب السيارة الأوتوماتيكي، أنبوب المنشأة الرياضية، أنبوب ال
قدرة الإنتاج:
30 ~ 50 م / دقيقة
حجم الأنبوب المستدير:
Φ76mm~Φ165mm
سماكة الأنبوب:
2.0-8.0 مم
المواد:
الصلب المدلفن على الساخن أو الصلب المتداول على البارد
نوع الأنبوب:
الأنابيب الملحومة عالية التردد ذات التماس المستقيم
الضمان:
سنتان
الوصف
خط طاحونة الأنابيب عالية التردد الحامدة النوع الثقيل لأنابيب التدفئة الكهربائية

(النوع الثقيل) خط طاحونة أنابيب HF



مصنع أنابيب اللحام عالي التردد هذا هو معدات متخصصة مصممة لإنتاج أنابيب اللحام عالية التردد المستقيمة للخدمات الهيكلية والصناعية،مع قطرات تتراوح من Φ76mm إلى Φ165mm وسمك الجدران من 2من خلال تصميم محسّن، واختيار مادة متفوقة، تصنيع دقيق، وتشكيل لفة دقيقة، يصل خط الإنتاج بأكمله إلى دقة عالية وسرعة.داخل النطاق المحدد من قطرات الأنابيب وسمك الجدران، يمكن ضبط سرعة الإنتاج بسهولة لتلبية متطلبات مختلفة، مما يضمن تشغيل فعال وموثوق به.



خط طاحونة الأنابيب عالية التردد الحامدة النوع الثقيل لأنابيب التدفئة الكهربائية 0

عملية التكنولوجيا



إزالة الملفات→ التسوية والتقويم→ التراكم→ التسوية→ التشكيل→ لحام HF→ إزالة الحرارة (الخارجية) → التبريد→ التحجيم→ التسوية→ القطع→ التفريغ



خط طاحونة الأنابيب عالية التردد الحامدة النوع الثقيل لأنابيب التدفئة الكهربائية 1



خط طاحونة الأنابيب عالية التردد الحامدة النوع الثقيل لأنابيب التدفئة الكهربائية 2



TY165(النوع الثقيل)طاحونة أنابيب عالية الترددالخط
محرك إزالة الملفات النشط ذو الرأس الواحد

تكوين: طبل واحد يتوسع عن طريق الهيدروليكية

مسار التوسع: Φ460 ~ Φ520mm & Φ560 ~ Φ620mm تحقق من خلال إضافة لوحة دعم



آلة رأس مستقيمة

شكل آلة الرأس المستقيمة: هيكل إطار مكتب صلب ، مصفوق مع صفيحة A3 والصلب القناة.

أسطوانة رفع أدوات الرولينغ لجهاز التسوية: Φ100mm × 450mm × 2؛

أسطوانة رأس مستقيمة: Φ 80 mm × 450 mm

أسطوانة تلسكوبية لرأس المبرح: Φ 63mm × 350mm

أسطوانة هزّة رأس المبرح: Φ 100mm × 400mm

آلة التسوية

سمك المادة: 2.0 ~ 8.0mm

عرض المواد: 235~520mm

عجلة التغذية: عجلتين مدفوعتين بالهيدروليكية

حجم عجلة التغذية: Φ180X650mm

عجلة تصويب: خمسة عجلات نوع (2 أعلى + 3 أسفل)

حجم عجلة التسوية: Φ140X650mm

المحرك الرئيسي: AC7.5KW

أداة لحام الشقوق والحواف

وضع الإطار: عمود اثنين وقاعدة ونوع البورتري؛ قيادة القص: هيدروليكية

مادة الشفرة: 6CrW2Si؛ سمك الملف: 2.0 ~ 8.0mm

عرض الملف: 235~520mm؛ نوع اللحام: اللحام اليدوي

جهاز التخزين الأفقي ((نوع الأرضية)

المكدس: إدخال الطرفية وتغذية من المركز

قطر الخروج: 8m (نوع الأرضية) ؛ عرض الشريط المعدني: 235 ~ 520mm

رقعة الشريط المعدني: 2.0 ~ 8.0mm؛ سرعة التغذية: ≥ 100m / min

وحدة التشكيل والحجم

نظام القيادة

ناقل الدرجة الثانية 12 مجموعة

جهاز التغذية والتسوية

الإطار الأفقي للدراجة 12 مجموعة

الإطار الرأسي للدراجات -- -- -- -- -- 16 مجموعة

المنشار البارد

نطاق الاستخدام: فولاذ الكربون، فولاذ سبائك منخفض، مع أقصى قوة سحب 700Mpa.

معايير نوع الأنابيب: أنابيب مستديرة: Φ76-165mm

سمك الحائط: 2.0 ~ 8.0mm ؛ سرعة الخط القصوى: 60m / min

طاولة تشغيل (تفريغ الجانبين)

التكوين: نوع الإطار؛ الطول: 22m؛ سرعة التفريغ: 80m/min؛ محرك القيادة: AC5.5Kw



حاوية HF 600KW

النوع: لحام التأثير عالي التردد، الحجم: GGP-600-0.4-HC.

الطاقة: 600 كيلوواط؛ التبريد: التبريد بالماء والماء

نظام التحكم اختياري
عجلة ((اختياري)

طواحين للتشكيل والحجم

المواد: Cr12 ((JIS-SKD1، ASTM-D3)

صلابة: تصفيف السطح HRC 60 ± 2؛ طحن حرج

أدوات لحام

المواد: H13 (JIS-SKD61 ، ASTM-H13)

صلابة: خفيف السطح HRC 50 ± 3؛ طحن حرج

نظام هوائي

أعدت من قبل المشتري



محرك إزالة الملفات النشط ذو الرأس الواحد جهاز المساواة والتصويب

خط طاحونة الأنابيب عالية التردد الحامدة النوع الثقيل لأنابيب التدفئة الكهربائية 3



Acc الأفقيجهاز التشويش

خط طاحونة الأنابيب عالية التردد الحامدة النوع الثقيل لأنابيب التدفئة الكهربائية 4



الإطار الأفقي للدراجة والإطار العمودي للدراجة



ارتفاع التشكيل: Φ200mm

تعديل الدوار الأفقي: تعديل عجلة الدودة

تعديل الدوار الرأسي: تعديل المسمار المزامنة يدويا

الاسم القسم كمية الشباك المواد العلاج
الإطار الأفقي للدراجات وحدة التشكيل 7 Φ120mm 40Cr إطفاء HF
وحدة الحجم 5 Φ120mm 40Cr إطفاء HF



الاسم القسم كمية الشباك المواد العلاج
الإطار الرأسي للدراجات وحدة التشكيل 7 Φ65mm 40Cr إطفاء HF
وحدة الحجم 5 Φ65mm 40Cr إطفاء HF



جهاز تصويب رأس الديك الرومي

النوع: وجه واحد مع أربعة أدوات

تكوين: الدوران تعديل من الأعلى والأسفل واليسار واليمين

طريقة ضبط: ضبط المسمار يدويًا

مادة العمود: 40Cr (تخفيف HF)

كمية: 2 مجموعات

خط طاحونة الأنابيب عالية التردد الحامدة النوع الثقيل لأنابيب التدفئة الكهربائية 5



طحن الملفاتقطع (منشار بارد)

خط طاحونة الأنابيب عالية التردد الحامدة النوع الثقيل لأنابيب التدفئة الكهربائية 6



عجلات

خط طاحونة الأنابيب عالية التردد الحامدة النوع الثقيل لأنابيب التدفئة الكهربائية 7



التعبئة والشحن



1يتم رش زيت مضاد للتآكل أثناء النقل لمنع أكسدة الآلة

2فيلم عازل للتعبئة لمنع أكسدة الآلة أثناء النقل

3- ثابت على الحاوية مع الأسلاك لمنع تلف الآلة أثناء النقل

خط طاحونة الأنابيب عالية التردد الحامدة النوع الثقيل لأنابيب التدفئة الكهربائية 8



خدمة ما بعد البيع



1الدعم الفني: فريقنا التقني ذو الخبرة متاح لتقديم المساعدة والإرشاد بشأن تركيب المنتج وتشغيله وصيانته.

2إمدادات قطع الغيار: نحن نحافظ على مخزون من قطع الغيار الأصلية لحل أي مشاكل في المعدات بسرعة وتقليل وقت التوقف.

3برامج التدريب: نحن نقدم برامج تدريب لموظفيك لضمان مهاراتهم في استخدام وصيانة معداتنا بفعالية.

4. تغطية الضمان: الضمان هو سنة واحدة بعد أن يتلقى العميل الآلة. جميع منتجاتنا تأتي مع فترة ضمان،خلالها نقدم خدمات إصلاح أو استبدال سريعة لأي عيوب تغطيها شروط الضمان.

5صيانة منتظمة: نحن نوصي ونقدم خدمات صيانة محددة لابقاء معداتك في حالة مثالية وتعظيم عمرها.

6تعليقات العملاء: نحن نقدر تعليقاتك ونسعى باستمرار لتحسين منتجاتنا وخدماتنا بناءً على إدخالك.
